HCTL201零磁通微型电流互感器


·额定电流比:5A/2.5mA
·额定频率:50Hz
·精 度:0.05%
·线 性 度:0.02%
·1,2为输出
·1脚与互感器上方为同名端

特殊要求可以定做
主要应用于高要求电力测量仪器,高精度功率变送器,高精度电能表等

电气特性参数

/
HCTL201
比值差(1%—120%)
±0.05%(1—200%)
比值差线性(1%—120%)
0.02%
相位差(1%—120%)
±1’
相位差线性(1%—120%)
0.5’
二次负载max
200Ω
工作温度
-20℃~+65℃
过载能力
1000%不损坏
温漂
工作范围内对误差的影响不超过实际误差的20%
线性工作范围
0—300%
隔离耐压
4000V

  说明:*定货时需确定二次负载;
     表中所列相位差指不经过补偿,互感器本身的相位差
     本互感器无须外部电路补偿。

应用电路:

图 1 图 2

HCTL201是一种零磁通精密互感器,型号如:HCTL201-5A/2.5mA,额定一次电流为5A,二次绕组会产生一个2.5mA的电流,比差允许±0.05%,角差允许±1’,0负载。
使用方法:

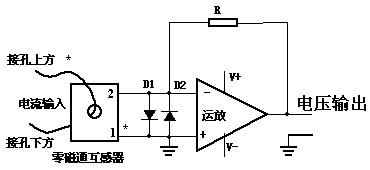

典型应用电路如图1所示。二次负载基本为0。零磁通互感器应选用0负载互感器。通过运算放大器,用户可以调节反馈电阻R值在输出端得到所要求的电压输出。图中运算放大器要求低零漂。图1中反馈电阻R的精度与输出电压的精度要求有关。D1、D2二极管为1N4148起保护用。。输出要求5V时,取R=5V/2.5mA=2KΩ。

使用方法二:
零磁通电流互感器不推荐电阻R采样直接输出的使用方法。这种输出电路,温度对精度的影响非常大,可能超出允许误差范围,角差不超过±1.5分。若要采取此方式输出时,如图2,输出电压不大于0.5V,二次负载为R。电阻R采用20PPm低温漂电阻时。
电路特点:直接输出电路由于负载大动态范围减小,但是在检定温度下(一般检定温度为20-25℃,用户可以提出)精度基本不变(包括相位差比差及其线性度);温度影响变大,但是最大角差不超过±1.5分,比差不超过±0.07%。适合温度变化不大,要求不高场合使用。此电路应选用负载为R的零磁通电流互感器。
