·额定工作频率：50Hz
·额定电流比：20A/20mA
40A/20mA
·非线性度：<0.1%
特殊要求可以定做
HCT270
|
特殊要求可以定做 |
|
|
|
HCT270
|
电气特性参数
|
HCT270-20A/20mA
|
HCT270-40A/20mA
|
|
|
额定一次电流
|
20A
|
40A
|
|
额定二次电流
|
20mA
|
20mA
|
|
比值差
|
0.1%
|
|
|
比值差非线性度
|
< 0.1%
|
|
|
相位差(0负载)
|
10’
|
5’
|
|
相位差非线性度
|
< 5’
|
|
|
常通一次电流
|
50A
|
|
|
线性工作范围
|
0—80A
|
0—90A
|
|
冲击电流
|
1000A*1秒
|
|
|
二次负载
|
满足最大输出电压小于2.5伏
|
满足最大输出电压小于5伏
|
|
工作温度
|
-50℃～+65℃
|
-50℃～+65℃
|
|
隔离耐压
|
3500V
|
|
|
工作频率
|
40Hz-20kHz
|
|
说明：*定货时需确定二次负载；表中所列相位差指不经过补偿，互感器本身的相位差。
应用电路：
|
|
|

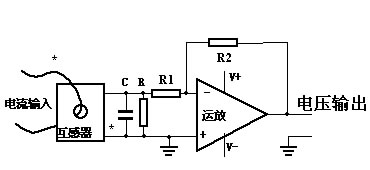

HCT270是一款精密电流互感器，典型应用电路如图所示。输入额定电流为20A（40A），次级（副边）会产生一个20mA的电流。通过运算放大器放大取样电阻R上的电压得到所要求的电压值。其中R的值取得小些，互感器将有更好得精度，推荐取样电阻上的电压为0.1V左右。过小的电阻使运算放大器的放大倍数变大，容易造成运放工作不稳定。用户可以通过调节电阻R、R1、R2的值在输出端得到合适的电压输出。图中IC为通用运算放大器,
如OP07等，运算放大器的电源电压通常取+12V, 也可根据具体情况自定。图中电阻要求精度优于1%, 温度系数优于50PPM。
图中C可以起到一定的相位补偿作用，无相位要求可以不加。
补偿量:Δδ= -100πCR×3438’
电路中二次电流有一部分是通过R1分流的，当R《R1时可以忽略不计，否则必须考虑调整电阻。
HCT270次级直接并联一个电阻使输出变换成电压信号也是可以的。前提HCT270-20A/20mA输出电压最大2.5伏，HCT270-40A/20mA输出电压最大5伏，这时仍能得到非线性度优于0.1%的输出电压信号。和推荐电路比较，会缩小互感器的线性范围，使相移增大。
西安横山微型互感器研究所 029-84272201
